Sôn am Botensial Adfer Boeler Nwy Naturiol Gwres Gwastraff

Gyda datblygiad diwydiant a chymhwyso stêm, mae boeleri yn ymddangos ym mron pob diwydiant. Ar yr un pryd, oherwydd gofynion diogelu'r amgylchedd' s, mae boeleri glo wedi tynnu'n ôl yn raddol o gyfnod hanes boeleri, ac mae boeleri nwy naturiol wedi dod yn offer cynhyrchu stêm a ddefnyddir fwyaf. Ar gyfer boeleri nwy, er bod ei ddyluniad yn cael ei gymharu â boeleri glo traddodiadol, mae ganddo effeithlonrwydd thermol cymharol uchel eisoes. Gallwn barhau i ddefnyddio mesurau eraill i wella ei effeithlonrwydd thermol ymhellach. Bydd yr awdur yn siarad yn fyr am adfer gwres gwastraff nwy ffliw o foeleri nwy naturiol.

Defnyddir y gwres sy'n cael ei ryddhau ar ôl llosgi nwy naturiol i anweddu boeler. Oherwydd dyluniad y boeler ei hun, ni ellir defnyddio'r gwres yn y nwy ffliw yn llawn, ac mae'r nwy ffliw sy'n cynnwys gwres gwerth uchel yn cael ei ollwng yn uniongyrchol i'r atmosffer, gan achosi llawer o wastraff.

Yn ôl y ffordd o wres ecsothermig mewn mwg gwacáu, gallwn ei rannu'n ddau gategori: gwres synhwyrol corfforol a gwres cudd anweddiad.

Gwres synhwyrol corfforol ：

Fe'i cyflawnir trwy ostwng tymheredd y nwy ffliw, ac mae tymheredd nwy ffliw y boeler yn gostwng 15-20 ℃, a all gynyddu'r effeithlonrwydd thermol 1%;

Gwres cudd anwedd ：

Fe'i gwireddir gan newid graddol yr anwedd dŵr yn y nwy ffliw sy'n cyddwyso i mewn i ddŵr, ac mae gwres cudd y nwy ffliw yn cael ei adfer, a gellir ailgylchu llawer iawn o wres.

Os gallwn adfer yr holl wres cudd gwres ac anweddiad corfforol synhwyrol yn y nwy ffliw, bydd yn dod ag arbedion ynni enfawr ac yn lleihau costau tanwydd.

Gadewch inni ddeall y dadansoddiad potensial syml fel a ganlyn ：

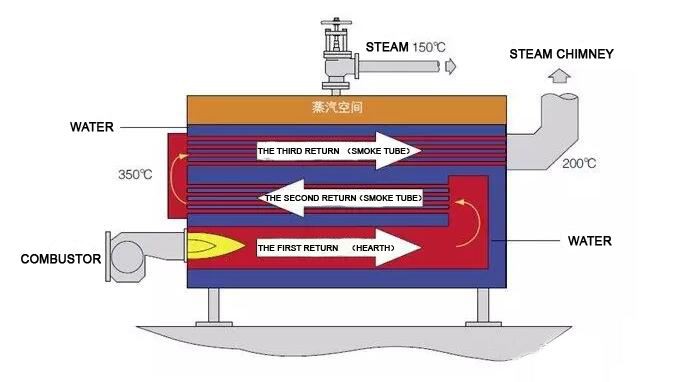

一 、 Boeler nwy naturiol llorweddol

(1) Capasiti anweddu=4000t / h, pwysau gweithio=10barg, tymheredd dŵr colur oer=10 ℃

(2) Y tymheredd nwy gwacáu gwreiddiol=240 ℃, tymheredd y nwy gwacáu ar ôl gosod yr economizer=60 ℃

(3) Effeithlonrwydd thermol y boeler gwreiddiol=88%, a'r effeithlonrwydd thermol ar ôl gosod yr economizer=97%

(4) Gwerth calorig isel nwy naturiol=36360Kg / Nm3, pris uned nwy naturiol=3.8RMB / Nm3

(5) Oriau gwaith blwyddyn=2000h (5 diwrnod yr wythnos, 8h y dydd)

Cost cost Cost wreiddiol

(1) Defnydd nwy naturiol=4000x (2781.7-10x4.187) /36360/0.88=342.5Nm3/h

(2) Cost nwy naturiol=342.5x3.8=1300RMB / h

Cost gyfredol

(1) Defnydd nwy naturiol=4000x (2781.7-10x4.187) /36360/0.97=310.7Nm3/h

(2) Cost nwy naturiol=310.7x3.8=1181RMB / h

Cost adfer flynyddol

Cost adferiad blynyddol=(1300-1181) x 2000=240,000RMB

O'r enghraifft syml uchod, gallwn ddarganfod mai dim ond trwy ailgylchu nwy ffliw syml y gellir arbed y gost tanwydd. Yn ystafell y boeler, y ffordd syml yw defnyddio'r gwres yn uniongyrchol i gynhesu dŵr bwydo'r boeler, er mwyn lleihau'r defnydd o nwy naturiol.

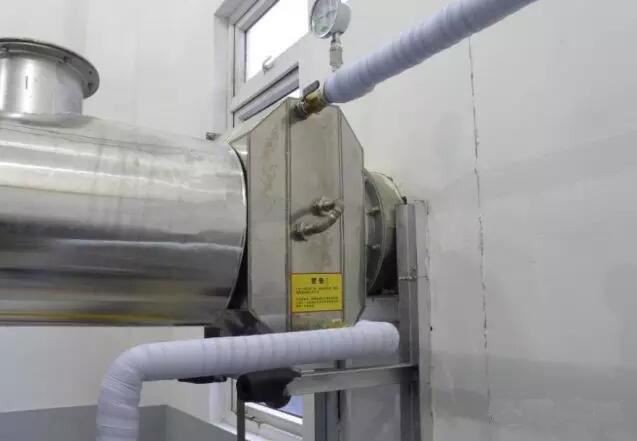

Mae'r canlynol yn gyfeirnod ar gyfer rhai achosion llwyddiannus ：

1. Adferiad nwy ffliw boeler yng nghangen Tianjin o 500 o gwmnïau cemegol dyddiol gorau

Disgrifiad o'r Prosiect ：

Gyda dau foeler 8t / h (un yn cael ei ddefnyddio ac un wrth gefn), roedd yr economegydd gwreiddiol wedi cyrydu ac roedd yr effeithlonrwydd cyfnewid gwres yn isel.

Cyn trawsnewid ：

Nwy gwacáu boeleri 190 ℃ (allfa'r economizer gwreiddiol 120 ℃)

Ar ôl trawsnewid ：

System ddylunio nwy gwacáu< 60="" ℃="" (mwg="" gwacáu="" gweithrediad="" gwirioneddol="" 47="" ℃),="" ac="" mae="" tymheredd="" y="" dŵr="" yn="" cael="" ei="" gynhesu="" o="" 8="" ℃="" i="" 98="">

2. Adferiad nwy ffliw boeler cwmni bwyd anifeiliaid

Disgrifiad o'r Prosiect ：

Boeler 1 t / h 1 dyluniad adfer nwy ffliw, pwysau gweithredu nwy naturiol yw 5 ~ 7barg

Cyn trawsnewid ：

Tymheredd nwy gwacáu y boeler yw 230 ℃, dim economegydd, ac mae'r nwy ffliw yn cael ei ollwng yn uniongyrchol i'r atmosffer trwy'r simnai

Ar ôl trawsnewid ：

Defnyddiwch nwy ffliw i gynhesu cyflenwad dŵr oer y tanc dŵr, gwres cylchol, tymheredd nwy gwacáu 120 ℃, mewnfa ddŵr 30 ℃ ac allfa ddŵr 55 ℃

3. Prosiect ailgylchu gwres gwastraff papur cartref

Disgrifiad o'r Prosiect ：

Tymheredd yr aer llaith sy'n cael ei ollwng o'r offer cynhyrchu yw 320 ℃, y gyfradd llif yw 7.61m3 / s, a'r cynnwys dŵr torfol yw 30.5%

Cyn trawsnewid ：

Mae'r broses wreiddiol yn adfer rhan o'r gwres yn yr aer poeth gwastraff, hynny yw, mae'r aer poeth a llaith yn cael ei fwydo i'r awyr trwy'r system wresogi cyfnewidydd gwres sylfaenol, a'r tymheredd gollwng terfynol ar ôl cynhesu'r aer i'r aer yw 264 ° C.

Ar ôl trawsnewid ：

Cynhyrchu stêm dirlawn 15barg 860 kg / h, a chynyddu tymheredd cymeriant aer hylosgi 10 ℃ ar y sail wreiddiol, a thymheredd terfynol y nwy gwacáu fydd 135 ℃ -145 ℃.

I grynhoi, os byddwch chi'n dechrau defnyddio boeleri nwy naturiol, peidiwch ag anwybyddu'r cyfleoedd posib i arbed ynni o'ch cwmpas. Mae croeso i chi gysylltu â'ch peiriannydd cais YUJI i gael mwy o fanylion!
